Аналого-цифровой преобразователь Е-24 (англоязычное название 24-bit AD Converter) выпускается в 2- и 4-канальной модификациях, с независимым дистанционным запуском хроматограмм по каждому из канала. Возможность регистрации четырех различных хроматограмм при использовании одного АЦП является дополнительным преимуществом работы с выносным модулем. Модуль соединяется с компьютером с помощью цифрового кабеля через порт RS232С. Через этот же кабель осуществляется питание АЦП. Стандартный IBM-совместимый PC имеет 1 или 2 последовательных портов RS232, поэтому к компьютеру легко подсоединяется соответствующее число модулей АЦП (если используется PS/2 мышь). При недостаточном количестве портов можно использовать платы расширения* или USB/COM конверторы. *В этом случае для бесконфликтной работы каждый СОМ-порт должен иметь свой аппаратный номер прерывания. Обычно порт СОМ1 имеет прерывание 4, СОМ2 — 3, для СОМ3 можно установить 5, а для СОМ4 — любое из свободных 10, 11, 12 (в этом случае нужна мультикарта типа АТ, VESA или PCI). Можно также использовать прерывание 2 (для IBM PC/AT оно отображается в прерывание 9).
АЦП
Тип
24-битный Дельта-Сигма преобразовательм
Количество аналоговых входов
2 или 4
Разъемы аналоговых входов
Mini Din 9 (5 контактов)
Эффективное число разрядов, бит
20
Скорость передачи данных, бод
19200
Линейность аналого-цифрового преобразования, % от всей шкалы
+/-0,002
Рабочий диапазон напряжений (вход дифференциальный), В
Величина допустимого превышения входного напряжения, В
+402 (<1 мин)
ЦАП
Интерфейс связи с компьютером (разъем)
RS-232
Выходной диапозон
n/a
Разрядность, бит
n/a
Время установления, мкс.
n/a
Цифровые каналы
Количество цифровых линий вход/выход
n/a
Счетный канал, импульсов в секунду
n/a
Условия эксплуатации
Рабочая температура, °C
0 … +50
Температура хранения, °C
-20 … +50
Влажность
0 — 95% (без конденсации)
Дополнительная информация
Питание
по кабелю RS-232
Потребляемый ток, А, не более
n/a
Размеры, мм, не более
130*75*27
Вес (без кабелей), кг, не более
0,25
Базовый комплект поставки
Выносной модуль
1
Цифровой кабель
1
Аналоговый кабель
по числу каналов
Срок службы
Гарантия, мес
от 12 до 24
Срок полезного использования, лет
6
*Величины эффективной разрядности преобразования приведены при коэффициенте усиления 1 методом цифрового усреднения выходных данных с учетом эквивалентного входного шума. 1 Необходимое усиление (до 128) может быть установлен для каждого канала программным способом. 2 Восстановление работоспособности после снятия напряжения.
Подключение АЦП к компьютеру

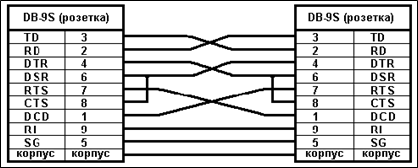

Для подключения цифрового кабеля, соединяющего АЦП с портом RS232С компьютера, на корпусе модуля Е-24 предусмотрен стандартный разъем (вилка) DB-9P. Через этот же разъем, как правило, осуществляется питание АЦП. Кабель, входящий в комплект поставки, снабжен двумя разъемами (розетками) типа DB-9S, что позволяет подключить модуль к порту в том случае, если он имеет разъем типа DB-9P. Для подключения к разъему типа DB-25P следует использовать специальный переходник.
Подключение аналоговых каналов к хроматографу
Для каждого аналогового входа на корпусе модуля Е-24 предусмотрен отдельный разъем, к которому для соединения с хроматографом подключается кабель из комплекта поставки. Все разъемы имеют одинаковую схему выводов, приведенную ниже (она также изображена непосредственно на корпусе модуля). В стандартном исполнении используются пять из девяти контактов разъема (выделены в списке жирным шрифтом). Цвета проводов на втором конце кабелей, соединенных с этими контактами, указаны в скобках.
Первый контакт сигнала синхронизации запуска сбора данных типа «сухой контакт» (двойной провод)
Не задействован
Второй контакт сигнала синхронизации запуска сбора данных типа «сухой контакт» (двойной провод)
Аналоговый вход «+», основной канал (желтый провод)
Аналоговый минус «-«, основной канал (сиреневый провод)
Аналоговая земля, основной канал (белый провод)
Аналоговая земля, дополнительный канал (не используется)
Аналоговый вход «+», дополнительный канал (не используется)
Аналоговый вход «-«, дополнительный канал (не используется)
Замыкание контактов синхронизации запуска сбора данных сигнализирует о вводе пробы. Сигнальные провода работают при подключении к релейному выходу инжектора или автосамплера и не предназначены для чтения выходов типа TTL.
