Таблица концентраций

Справочник по основным операциям > Градуировка > Процедура градуировки: первый этап > Таблица концентраций

____________________________________________________________________________________________________________________________________________________________________

Меню Метод/Градуировка/Концентрации... или кнопка Концентрации>> в Таблице компонентов

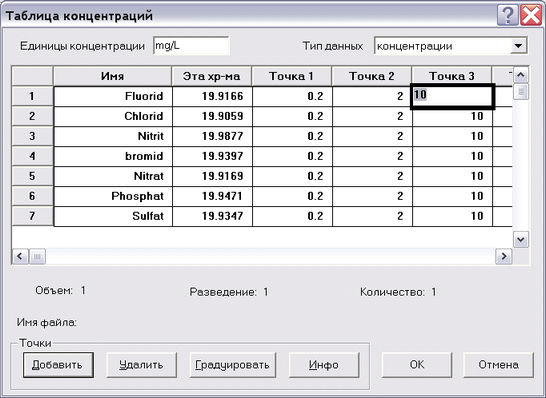

Градуировочная зависимость строится по набору градуировочных точек. Соответствующие данные хранятся в Таблице концентраций, где строками являются названия компонентов и столб­цами - градуировочные точки. В столбце, имеющем заголовок Точка [номер точки], содержатся данные из одной градуировочной хроматограммы для всех компонентов. Каждая ячейка столбца хранит концентрацию компонента, площадь пика и его высоту. Эти величины представлены на трех листах Таблицы концентраций, которые по выбору выводятся на экран. Первый лист содержит значения концентраций, введенные пользователем. Высоты и площади, вычисленные программой автоматически записываются по мере получения градуировочных хроматограмм на второй и третий лист.

Таблица концентраций создается на основе Таблицы компонентов. Рекомендуется выпол­нять эту процедуру до получения градуировочных хроматограмм, однако, можно создать Таблицу концентраций и позже, "задним числом". В этом случае для построения градуировки удобно поль­зоваться пакетным пересчетом (см. часть Руководство для начинающих, разделы Создание пакета и Пересчет пакета).

▪На подготовительном этапе создается шаблон таблицы, содержащий необходимое число столбцов (равное числу планируемых градуировочных хроматограмм), в которые заносятся концен­трации компонентов в используемых градуировочных смесях.

▪На втором этапе, во время собственно процедуры градуировки, таблица автоматически заполняется площа­дями и высотами пиков, взятыми из градуировочных хроматограмм.

▪

Для создания Таблицы концентраций выполните следующее.

•Выберите команду меню Метод/Градуировка/Концентрации или щелкните по кнопке Концентрации в Таблице компонентов. Откроется окно Таблица концентраций.

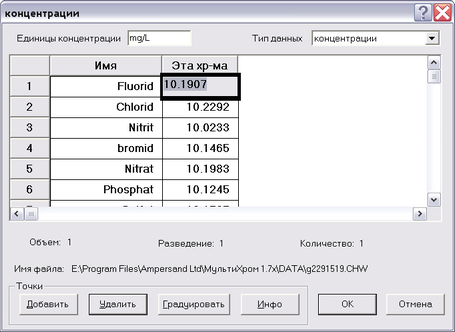

Пустая Таблица концентраций содержит только три столбца, недоступные для редактирова­ния: Номер, Имя, Эта хр-ма. Столбец Имя заполняется автоматически данными из Таблицы ком­понентов. Столбец Эта хр-ма содержит данные одного из столбцов Таблицы пиков (см. раздел Отчет/Таблица пиков), в зависимости от выбранного метода расчета (там же, раздел Выбор метода расчета и задание параметров):

Поле Единицы содержит наименование единиц концентрации, использованных в данном случае. Это поле является справочным, при изменении единиц никакие пересчеты не производятся.

Списочное поле Тип данных позволяет выбрать для просмотра один из листов выбрать Таблицы концентраций:

В нижней части окна под таблицей расположены поля Объем, Разведение и Количество, которые заполняются программой значениями, введенными в одноименные поля окна Паспорт/Проба для текущей хроматограммы, имя которой указано в расположенной ниже строке.

•Создайте в таблице столько столбцов, сколько точек предполагается использовать для получе­ния градуировочной характеристики. Для этого для каждой точки выполните следующее.

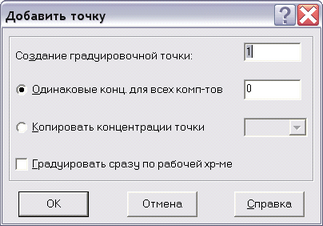

oЩелкните мышкой по кнопке Добавить. Откроется окно Добавить точку.

oЕсли концентрации всех компонентов одинаковы, введите значение в поле Одинаковые конц. для всех комп-тов.

oЕсли градуировочные смеси готовятся разведением одной исходной смеси, используемой для получения какой-либо градуировочной точки, установите флажок Копировать концен­трации точки и отредактируйте, если требуется, значение в соответствующем поле.

oЕсли используется несколько градуировочных образцов с одной и той же концентрацией, для каждого должна быть создана отдельная градуировочная точка, иначе по мере получения градуировочных хроматограмм данные будут не добавляться, а заменяться.

oЕсли текущая хроматограмма соответствует создаваемой градуировочной точке, установите флажок Градуировать сразу по рабочей хр-ме. При этом номер точки будет автоматически занесен в поле Град.точка на листе Общие окна Паспорт.

oНажмите кнопку ОК. Окно закроется, а в Таблице концентраций справа добавится новый стол­бец. При этом в строке Объем, Разведение, Количество появятся устанавливаемые по умолчанию значения 1, которые получения градуировочной хроматограммы заменятся на данные из одноименных полей ее паспорта, а ниже появится имя самой хроматограммы. Сводную информацию для всех хроматограмм можно получить, нажав кнопку Инфо.

oОтредактируйте, если требуется, значения концентраций для всех компонентов.

•Если требуется удалить какой-либо столбец, нажмите кнопку Удалить.

•Если текущая хроматограмма является градуировочной, но для нее не был задан номер градуиро­вочной точки в соответствующем поле паспорта и не установлен флажок Градуировать сразу по рабочей хр-ме при создании точки (см. выше), выполните следующее.

oНажмите кнопку Градуировать. Откроется окно Градуировка.

oВведите в поле Точка номер градуировочной точки, соответствующей текущей хроматограмме.

oНажмите кнопку ОК. Окно Градуировка закроется. При этом данные текущей хроматограммы будут включены в качестве параметров указанной точки для расчета градуировочной зависимости.

•Нажмите кнопку ОК. Окно Таблица концентраций закроется.

•Если Таблица концентраций открывалась из окна Таблицы компонентов, закройте это окно, нажав кнопку ОК.
