Справочник по основным операциям > Градуировка > Процедура градуировки: первый этап > Таблица компонентов
____________________________________________________________________________________________________________________________________________________________________
Меню или щелкнув по пиктограмме

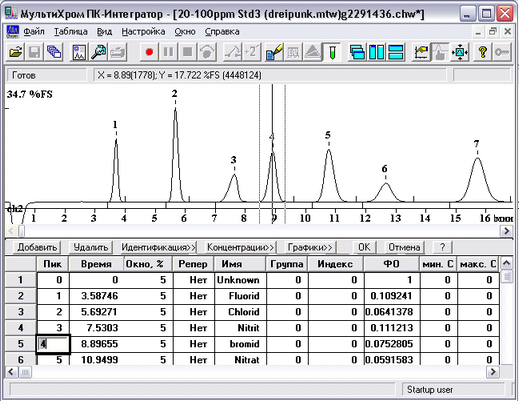

В Таблице компонентов хранятся градуировочные данные обо всех анализируемых компонентах: имя, время удерживания, индекс удерживания, градуировочные коэффициенты, а также некоторая другая информация, необходимая для идентификации и количественного расчета. Для наглядности над Таблицей компонентов расположен рисунок хроматограммы.
Таблица компонентов создается на базе градуировочной хроматограммы, т.е. хроматограммы известной смеси анализируемых компонентов, с известными, как правило, концентрациями. Для создания Таблицы компонентов можно использовать данные из нескольких градуировочных хроматограмм, каждая из которых содержит информацию лишь о части интересующих компонентов (см. раздел Особенности создания Таблицы компонентов и Таблицы концентраций в случае, когда используются градуировочные смеси разного состава).
•Получите хроматограмму градуировочной смеси и откройте Таблицу компонентов, выбрав команду или щелкнув по пиктограмме . Вид окна хроматограммы изменится: в нижней половине окна откроется незаполненная Таблица компонентов, в меню главного окна добавится пункт , целый ряд команд (, , , все команды меню ) станет недоступным.
Заполните Таблицу компонентов, нажимая кнопку Добавить в расположенной линейке кнопок над таблицей или выбирая команду . При этом каждое нажатие будет сопровождаться перемещение курсора к очередному пику и появлением в таблице следующей строки, при этом в столбец автоматически будет вводиться имя ]. О добавлении строки в середину ранее созданной таблицы см. раздел Особенности создания Таблицы компонентов и Таблицы концентраций в случае, когда используются градуировочные смеси разного состава. После того, как все пики будут исчерпаны, при нажатии кнопки будут добавляться пустые строки с нулевым временем удерживания. Во избежание ошибок не рекомендуется вводить такие строки в качестве заготовок для компонентов, которые будут добавлены в Таблицу компонентов из других хроматограмм.
•Заполните необходимые столбцы для каждого компонента:
| номер пика. При добавлении строки в столбце автоматически вводится номер очередного пика, на котором при этом устанавливается курсор. |
| ожидаемое время удерживания компонента в единицах, выбранных для графика хроматограммы (см. раздел Вид хроматограммы/.../Установки для оси Х). В столбец при добавлении строки автоматически вводится время удерживания для соответствующего пика. |
AВ Таблице компонентов указывается ожидаемое время удерживания для компонентов. Оно используется для идентификации компонента и остается неизменным независимо от фактического значения для текущей хроматограммы, до тех пор пока пользователь не произведет коррекцию с помощью специальной процедуры (раздел Анализ пробы неизвестного состава/Общая настройка алгоритма идентификации компонентов/Идентификация компонентов). Внесение поправок вручную не рекомендуется.
| идентификационное окно компонента, задаваемое в % от его ожидаемого времени удерживания (см. раздел Анализ пробы неизвестного состава/Окно идентификации). На хроматограмме окно отмечается пунктирными линиями с двух сторон от курсора. Репер триггер (), показывающий, является ли данный пик реперным. Более подробно см. раздел Анализ пробы неизвестного состава/ Идентификация компонентов/ |
| имя компонента. При создании строки получает значение Должно быть введено обязательно, так как по окончании редактирования все безымянные компоненты будут исключены из Таблицы компонентов. |
| номер группы, в которую входит данный компонент. Данный параметр позволяет сгруппировать компоненты по некоторым общим признакам. Можно сформировать произвольное число групп. Группы не могут иметь своего имени и различаются только по номерам. Каждый компонент может принадлежать только к одной группе. При выводе отчета, помимо общей Таблицы пиков будут напечатаны таблицы пиков по группам. Значение по умолчанию равно нулю (компонент не принадлежит к какой-либо группе). |
| индекс удерживания компонента. Для использования шкалы индексов удерживания необходимо ввести индексы хотя бы для двух компонентов. См. раздел Индексы удерживания. |
| фактор отклика детектора для данного компонента. Фактор отклика - первый коэффициент линейной градуировочной зависимости компонента. По умолчанию устанавливается значение ФО = 1. Если значение ФО = 0, концентрация компонента также будет равна нулю. Такие компоненты будут исключены из отчета, за исключением метода расчета Нормировка отклика. Во время процедуры градуировки система автоматически заменяет ФО рассчитанными значениями. |
| При использовании метода градуировки Табличный требуется заполнение столбца вручную. Ручной ввод значения требуется также для Универсального компонента. |
| минимальная и максимальная концентрации компонента в анализируемых смесях. При выходе концентрации какого-либо компонента за указанный диапазон в отчете в Таблице пиков в столбце будет стоять знак [!]. Если ограничений на допустимое значение концентрации не накладывается, в этих столбцах следует установить 0. |
AПри перемещении по строкам Таблицы компонентов происходит перемещение курсора к соответствующим пикам хроматограммы. Курсор можно также перемещать вручную, удерживая нажатой правую кнопку мыши. При работе с Таблицей компонентов сохраняется возможность увеличить часть хроматограммы, выделив ее с помощью мыши при нажатой левой кнопке. В этом случае при перемещении по строкам таблицы в окне будет появляться соответствующий пик при сохранении увеличенного масштаба.
AЕсли необходимо учитывать в расчетах все неидентифицированные пики, создайте т.н. универсальный компонент. Время удерживания для универсального компонента должно быть установлено вручную равным нулю (компонент , первый в таблице на предыдущем рисунке, является универсальным компонентом). Только один компонент может быть объявлен универсальным.
Параметры, указанные в строке универсального компонента, будут использованы для всех неидентифицированных пиков. В столбце для универсального компонента следует указать наиболее вероятное значение фактора отклика.
•Для удаления компонента используется кнопка
или команда. Можно также полностью очистить таблицу с помощью команды меню .
•Щелкнув по кнопке ОК, можно закрыть Таблицу компонентов и принять сделанные изменения. Для отказа от сделанных изменений щелкните по кнопке Отмена.
•Сохраните полученную Таблицу компонентов, записав хроматограмму и метод на диск.
AПосле создания Таблицы компонентов система может проводить идентификацию компонентов и расчет простейшим способом – с использованием метода Нормировка отклика. Если будет использоваться другой метод расчета, процедуру градуировки следует продолжить. Для этого удобно воспользоваться кнопками Концентрации>> и График>> для редактирования Таблицы концентраций и градуировочных графиков, не выходя из Таблицы компонентов.
