Справочник по основным операциям > Градуировка > Идентификация компонентов > Реперные пики > Общая настройка алгоритма идентификации компонентов
____________________________________________________________________________________________________________________________________________________________________
Менюили кнопка Идентификация>> в Таблице компонентов
Для получения наилучших результатов этой процедуры предусмотрена возможность настройки параметров алгоритма распознавания.

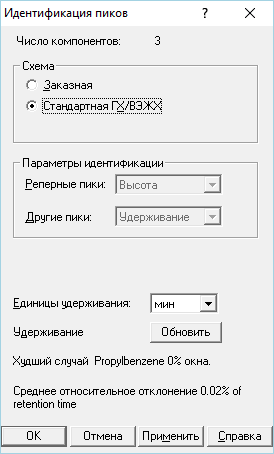

Параметры распознавание редактируются в окне Идентификация пиков, которое открывается командой или щелчком по кнопке Идентификация>> в Таблице компонентов.
| информация об общем числе компонентов в Таблице компонентов. |
| схема позволяет установить произвольную комбинацию параметров распознавания для реперных и всех остальных пиков. |
| схема устанавливает наиболее часто используемое распознавание реперных пиков по высотам, а всех остальных - по временам. |
выбор критерия идентификации для реперных компонентов. Значение по умолчанию: .
выбор критерия идентификации для других (обычных) компонентов. Значение по умолчанию: .
Для обоих типов пиков возможны следующие значения параметров идентификации:
| выбирается пик, ближайший по времени удерживания к ожидаемому времени удерживания компонента, в пределах установленного окна идентификации. |
| выбирается самый высокий пик в пределах окна идентификации компонента. |
| выбирается пик с наибольшей площадью в пределах установленного окна идентификации компонента. |
| выбирается пик, имеющий тот же номер, что и компонент в Таблице компонентов. |
| выбирается пик, имеющий индекс, наиболее близкий к ожидаемому индексу удерживания компонента в пределах установленного окна идентификации. |
В программе принят двухступенчатый механизм распознавания пиков.
•На первом этапе распознаются только реперные компоненты (если они заданы!), на втором - все остальные. Реперный пик ищется в пределах заданного для него временного окна. Если в окне присутствует несколько пиков, в качестве реперного обычно выбирается самый высокий пик (хотя можно использовать и другие критерии).
•На втором этапе, когда реперные пики найдены, для идентификации остальных пиков используется относительное ожидаемое время удерживания, скорректированное в соответствии с полученными в данной хроматограмме временами удерживания реперных компонентов. Например, если время удерживания реперного компонента (пусть только один компонент объявлен реперным) в данной хроматограмме увеличилось на 10%, то и ожидаемое время выхода всех остальных компонентов также будет увеличено на 10%. Для более точной коррекции времен удерживания рекомендуется выбирать 2-3 реперных компонента, так чтобы был пик в начале хроматограммы и пик ближе к концу. В этом случае погрешность корректировки, появляющаяся из-за неучтенного "мертвого" объема колонки, будет отсутствовать.
| единицы удерживания, которые используются при выводе данных в Таблице пиков (см. раздел Отчет/Таблица пиков) Возможные значения: , , , , . Значение по умолчанию: . (Выбранные единицы удерживания используются при выводе Таблицы пиков, но не оказывают влияния на единицы по оси Х на рисунке хроматограммы. Для изменения масштаба осей хроматограммы следует использовать опцию меню .) |
AЕдиницы удерживания в окне Идентификация нельзя изменять после получения градуировочных данных, так как это приведет к ошибкам!
| кнопка Обновить позволяет скорректировать ожидаемые времена удерживания компонентов в соответствии с текущей хроматограммой. |
При этом удобно ориентироваться по информации в двух нижних строках окна:
|
компонент с наибольшим дрейфом времени удерживания по отношению к величине окна идентификации. Рекомендуется проводить коррекцию, если эта величина превышает 50%. |
|
среднее значение модуля относительного отклонения времени удерживания компонентов от ожидаемой величины. Служит для оценки оптимального размера окна идентификации: если эта величина превышает треть от минимального окна, рекомендуется размер окна увеличить. (В случае близко расположенных пиков, когда размер окна автоматически устанавливается <5%, ручная коррекция этой величины не рекомендуется.)
|
