Лист Формулы

____________________________________________________________________________________________________________________________________________________________________

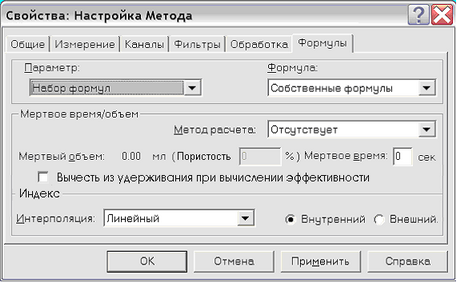

Меню Метод /Настройка метода или

лист Формулы

Лист Формулы позволяет выбрать основные зависимости, используемые для расчета эффективности колонки, мертвого времени, индексов удерживания, разрешения и асимметрии пиков, а также сигнала вычисляемого канала для многоканальных хроматограмм.

Списочные поля Параметр и Формулы позволяют выбирать различные варианты наборов формул для расчета эффективности колонки, разрешения и асимметрии пиков. Для многоканальных хроматограмм к списку параметров добавляются формулы для расчета сигнала вычисляемого канала.

Если в поле Параметр устанавливается значение Набор формул, в поле Формулы можно выбрать один из трех списков: список изменяемого состава Собственные формулы, фиксированные списки Европейская фармакопея (краткое обозначение фармакопеи европейских стран, включая Россию, а также Японии.) или Фармакопея США.

Если в поле Параметр устанавливается одно из следующих значений: Время удерживания, Теоретические тарелки, Разрешение, Асимметрия, в поле Формула либо можно выбрать формулу для расчета указанного параметра из списка (если первоначально был задан набор Собственные формулы), либо в нем будет стоять нередактируемая формула из заданного фиксированного списка (все формулы из фиксированных списков есть также и в списке Собственные формулы).

AПри смене формулы для времени удерживания изменяется не только сама эта величина, но и ряд других, от нее зависящих (см. формулы в разделе Отчет/Таблица пиков).

Параметр	Формула (обозначения см. в разделе Отчет/Таблица пиков)
Набор формул	Собственные формулы	Фармакопея США	Европейская фармакопея
Время удерживания	[1]Вершина пика [2]Цент тяжести пика (1й момент) [3]Половина площади (медиана)	[ 1]	[1 ]
Теоретические тарелки	[1]2π(TH/A)^2 [2]5.54(T/W)^2\|50% [3]16*(T/W)^2\|BL [4](M1^2)/M2	[3]	[2]
Разрешение	[1](T1-T)/(W1+W)\|60.7% [2]1.18(T1-T)/(W1+W)\|50% [3]2(T1-T)/(W1+W)\|BL	[3]	[2]
Асимметрия**	[1]WT/WF\|10% [2]W/(2•WF)\|05%	[2]	[2]
Вычисляемый канал (см.раздел Многоканальные хроматограммы/.../ Вычисляемый канал)	[1]Отсутствует [2]Сумма s/n (отношений сигнал/шум) [3]Средний отклик [4]Сигнал/Время

T – время удерживания текущего пика, T1 – время удерживания пика, следующего за текущим.

W – ширина текущего пика (полная) , W1 – ширина пика, следующего за текущим; WF – ширина пика до вершины, WT - ширина пика после вершины; |X% – измерение ширины пиков по уровню X% (для всех значений ширины, входящих в формулу), |BL – измерение ширины пиков по базовой линии.

M1, M2 – первый и второй статистический момент соответственно.

Списочное поле Метод расчета мертвого объема:

Первый компонент - пик, соответствующий первому компоненту хроматограммы, служит маркером мертвого времени. Если первый компонент не найден, используется его ожидаемое время удерживания;

Из мертвого объема % -мертвое время =(мертвый объем % /100)х(геометрический объем колонки)/(скорость потока элюента).

Поле Мертвый объем – величина мертвого объема в мл, рассчитываемая из геометрических размеров колонки и пористости сорбента. Величина пористости в % вводится либо в расположенное далее поле Пористость (__%), либо в
поле Мертвый объем __% в окне Колонка (см. раздел Паспорт хроматограммы/Колонка. Капилляр).

Поле Мертвое время – величина мертвого времени, рассчитанная или введенная вручную, в соответствии с выбором метода в поле Метод расчета мертвого объема.

Флажок

Вычесть мертвое время при вычислении эффективности позволяет вводить учет мертвого времени при вычислении эффективности.

Списочное поле Интерполяция – выбор интерполяционной формулы для расчета индексов

Ковача расчет логарифмических индексов (индексов Ковача)
