Вычисляемый канал

____________________________________________________________________________________________________________________________________________________________________

Особенностью многоканальных хроматограмм является возможность создания дополнительного вычисляемого канала, который формируется из всех остальных каналов. Пользователь может выбрать канал одного из трех типов:

Сумма s/n

Сумма сигналов всех каналов с коэффициентами, равными отношению сигнал/шум для каждого канала (используется с целью уменьшения вклада каналов с малым отношением с/ш, которые ухудшают с/ш для суммарного канала)

Средний отклик

Среднее значение отклика по всем каналам

Сигнал/Время

Текущее значение сигнала последнего в списке канала, деленное на текущее значение времени. Для того чтобы выполнить эту процедуру для любого канала, его следует переместить в списке на последнюю позицию (см. раздел Обработка многоканальных хроматограмм/

Таблица каналов/Редактирование таблицы каналов).

(Этот тип вычисляемого канала используется также для одноканальных хроматограмм, в частности, для электрофореграмм выводится на экран по умолчанию (см. раздел Капиллярный электрофорез/ Вычисляемый канал Сигнал/Время).)

Для того чтобы выбрать тип вычисляемого канала, выполните следующее.

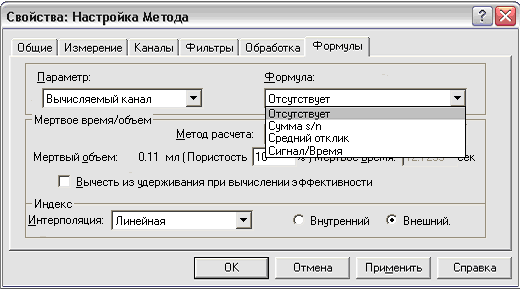

•Выберите команду Метод/Настройки метода и в открывшемся окне щелкните мышью по закладке Формулы.

•В списочном поле Параметр выберите значение Вычисляемый канал.

•В списочном поле Формула выберите требуемое значение.

•Для удаления ранее созданного вычисляемого канала выберите значение Отсутствует. Эта процедура будет выполнена только после записи хроматограммы и повторном ее открытии.

•Закройте окно Настройка метода, нажав кнопку ОК.

После выполнения указанных процедур вычисляемый канал будет добавлен в Таблицу каналов в окне Настройка метода (лист Каналы), а также в соответствующие списочные поля в окнах Компонент, Параметры разметки и Вид (лист Выбор канала).
