Справочник по основным операциям > Многоканальные хроматограммы > Обработка многоканальных хроматограмм > Таблица каналов
____________________________________________________________________________________________________________________________________________________________________
Меню лист Каналы

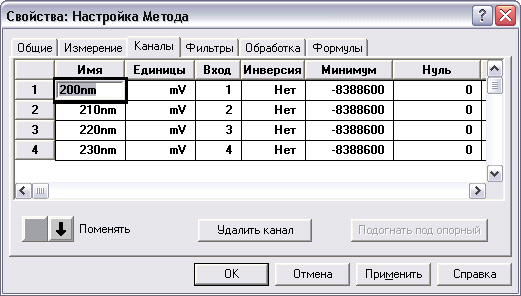

Многоканальные хроматограммы имеют в Таблице каналов, представленной на листе Каналы окна Настройка метода, список всех каналов, заданных в окне Настройка сбора данных,. а также дополнительную строку вычисляемого канала, если он был сформирован (в таблице каналов для многоканального метода строка вычисляемого канала не показывается).
Редактирование таблицы каналов
В Таблице каналов для многоканальных хроматограмм можно независимо редактировать значения в столбцах, , для каждого канала, а также изменять порядок следования каналов в списке, исключать отдельные каналы, задавать временной сдвиг относительно опорного канала (см. ниже раздел Разметка на пики).
•Для того чтобы изменить значения в столбцах , или , щелкните мышкой по нужной ячейке и введите новое значение.
•Для того чтобы исключить канал, выделите его, а затем нажмите кнопку Удалить канал. Эта процедура предназначена, главным образом, для исключения хроматограмм, ошибочно включенных в пакет для объединения.
AУдаление канала из Таблицы каналов является окончательным, данные после этого не могут быть восстановлены!
•Для того чтобы изменить положение канала в списке, выделите его щелчком мыши, а затем переместите в требуемое положение с помощью кнопок Поменять. Эта процедура приводит к изменению относительного расположения графиков в окне хроматограммы и может быть полезна для более удобного расположения графиков, если они накладываются друг на друга. Она используется также для выбора канала, из которого формируется вычисляемый канал (см. раздел Вид многоканальной хроматограммы).
AСтроку вычисляемого канала в Таблице каналов нельзя ни перемещать, ни удалять.
Синхронизация каналов.
Если сигналы от различных детекторов приходят не одновременно, например, при последовательном расположении детекторов, можно синхронизовать каналы таким образом, чтобы пик одного и того же вещества на всех каналах имел одно и то же время удерживания. Для выполнения этой процедуры необходимо в последний столбец Таблицы каналов ввести значения параметра .
•Для того чтобы заполнить столбец , получите многоканальную хроматограмму какой-либо смеси и далее для каждого канала выполните следующее .
oОпределите по хроматограмме величину сдвига, вычислив разность времен удерживания для одного и того же компонента, измеренных для выбранного и опорного каналов. Величина сдвига может быть как положительной, так и отрицательной, в случае, если для опорного канала задержка больше, чем для выбранного. (По умолчанию опорным является канал, идущий первым в списке каналов, но может быть сделан любой канал (см. раздел Расчет концентраций), причем этот выбор может быть сохранен в методе независимо от наличия таблицы компонентов. Отличительным признаком опорного канала в таблице каналов служит блокировка кнопки Подогнать под опорный при его выделении.)
oВыделите канал, а затем нажмите кнопку Подогнать под опорный. При этом откроется окно Подогнать канал под опорный.
oВведите величину временного сдвига в секундах. При повторном вводе этой величины новое значение прибавляется к введенному ранее.
oНажмите кнопку ОК. При этом окно закроется, а введенное значение будет пересчитано в число точек на хроматограмме и введено в ячейку Таблицы каналов.
oСохраните, если требуется, установленные значения сдвигов в файле метода, выбрав команду.
AОбратите внимание на то, что параметр зависит от скорости элюента и при ее изменении нуждается в корректировке.

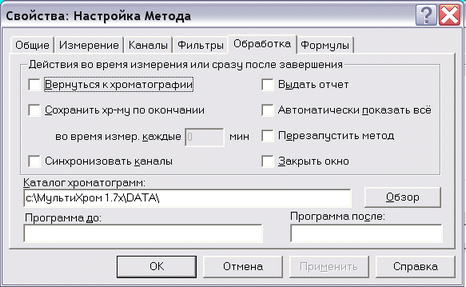

•Если в столбец Таблицы каналов все значения введены, возможно автоматическое выполнение процедуры синхронизации по завершении приема хроматограммы. Для этого на листе Обработка окна Настройка метода установите флажок .
