Меню Метод/Настройка сбора данных

Процедура Настройка сбора данных используется для смены интерфейса, а также для изменения числа и/или набора используемых каналов. Она выполняется следующим образом.

•Откройте исходный метод или хроматограмму.

•Выберите команду Метод/Настройка сбора данных. Откроется окно Настройка сбора данных.

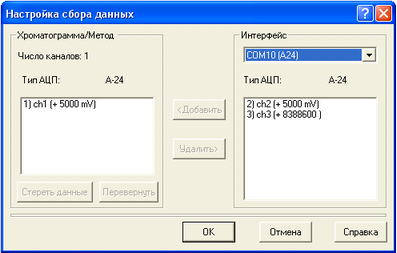

aquis_set

Окно разделено на две области со списками каналов. Левая область, имеющая заголовок Хроматограмма/Метод, содержит сведения о каналах, используемых текущим методом (число и список каналов), а также тип АЦП (имя протокола). Правая область, имеющая заголовок Интер­фейс, содержит сведения об интерфейсе: порт и название устройства (списочное поле), тип АЦП, а также список каналов из Таблицы каналов интерфейса (см. Интерфейсы).

В списках каналов представлены следующие данные:

номер входа;

имя канала;

диапазон с указанием полярности сигнала и единиц измерения (в скобках).

Состав информации, содержащейся в обеих областях окна, различается для случаев метода и хроматограммы.





Область Хроматограмма/Метод

Область Интерфейс

Метод

Тип интерфейса - указанный в области Интерфейс.

Список каналов - каналы метода с теми именами, которые указаны для соответствующих входов в Таблице каналов текущего интерфейса.

Список каналов - только свободные каналы интерфейса (не вошедшие в список метода). Возможно перемещение каналов между списками интерфейса и метода.

Хроматограмма

Тип интерфейса - использовавшийся при приеме хроматограммы.

Список каналов - каналы метода с теми именами, которые были при приеме хроматограммы (не редактируется).

Список каналов - все каналы из Таблицы каналов интерфейса (не редактируется).

При смене интерфейса возможна ситуация, когда входы, указанные для каналов метода, отсутствуют в интерфейсе. Такие каналы сохраняются в списке метода с исходными именами и получают отметку Не подключен.

•Для того чтобы сменить интерфейс, выберите требуемое значение в списочном поле области Интерфейс. При этом изменятся тип АЦП и список каналов, причем для метода изменения в списке каналов произойдут в обеих областях окна, а для хроматограммы – только в области Интерфейс. (Число каналов и тип интерфейса изменятся при закрытии и повторном открытии окна.)

•Для того чтобы отредактировать список каналов метода, выполните следующее.

oЕсли процедура выполняется из окна хроматограммы, щелкните мышью по кнопке Стереть данные. При этом окно хроматограммы закрывается, открывается окно ее метода, и соответ­ственно изменяется информация в окне Настройка сбора данных.

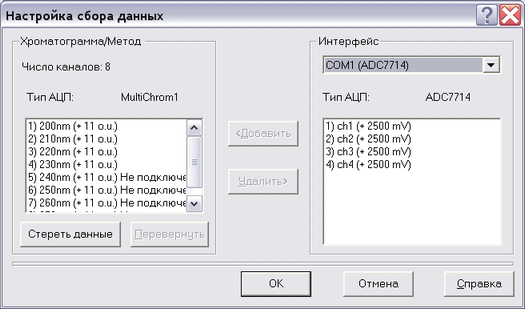

Хроматограмма:

aquire_set2

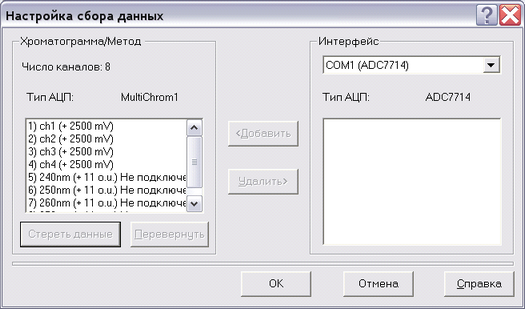

Метод:

aquire_set3















arrow



oДля того чтобы удалить какие-либо каналы из списка метода, выделите их, щелкнув по каж­дому из них мышью, а затем нажмите кнопку Удалить.

AЕсли в списке имеются каналы с отметкой Не подключен, они должны быть удалены обязательно!

oДля того чтобы добавить какие-либо каналы в список метода, выделите их в списке интер­фейса, а затем нажмите кнопку Добавить.

oДля того чтобы изменить знак сигнала каких либо каналов (только в списке метода), выделите их, а затем нажмите кнопку Перевернуть. При этом знак, указанный в строке канала, изме­нится на противоположный.

•Завершите настройку сбора данных, нажав кнопку ОК. Окно Настройка сбора данных закроется.

•Запишите измененный метод, выбрав команду Файл/Сохранить/Метод или подтвердив сохранение изменений при закрытии окна метода.
