Вид многоканальной хроматограммы

Справочник по основным операциям > Многоканальные хроматограммы > Вид многоканальной хроматограммы

____________________________________________________________________________________________________________________________________________________________________

В окне многоканальной хроматограммы по умолчанию представлены все каналы.

Окно многоканальной хроматограммы имеет специальные кнопки для оперативного управления видом хроматограммы.

Используя кнопки, можно выбрать либо все, либо один любой канал. Для того чтобы предста­вить на экране одновременно несколько выбранных каналов, нужно обратиться к процедуре на листе Выбрать канал окна Вид.

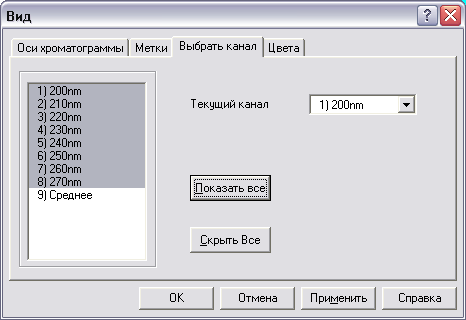

•Выберите команду Вид/Вид и в открывшемся окне щелкните мышью по закладке Выбрать ка­нал. На этом листе представлен список каналов, в котором выделены строки, соответствующие представленным в окне хроматограммы каналам.

•Для вывода на экран сигналов всех каналов нажмите кнопку Показать все.

•Для создания произвольного набора представляемых сигналов выполните одно из следующих действий.

oНажмите кнопку Показать все, а затем удалите ненужные каналы, щелкнув по ним мышью.

oНажмите кнопку Скрыть все, а затем выберите требуемые каналы, щелкнув по ним мышью.

oИспользуйте щелчок мышью для того, чтобы сделать канал активным или неактивным, в зависи­мости от его исходного состояния.

•Для выбора вычисляемого канала щелкните мышью по последней строке в списке, содержащей его название. Вычисляемый канал будет выделен, а остальные каналы станут неактивными.

Один из каналов, представленных на экране, является текущим. Текущим каналом определя­ются единицы измерения по оси Y, а также масштаб изображения при использовании команд Все и Автомасштабирование (см. раздел Вид хроматограммы/Масштабирование изображения). Кроме того, при активном курсоре в строке Информация (см. Введение, раздел Окно хроматограммы), значение по оси Y также соответствует величине сигнала именно для текущего канала. По умолчанию текущим устанавливается первый канал в спи­ске, но может быть сделан любой.

•Для выбора текущего канала щелкните мышью по кнопке справа от списочного поля Текущий канал и выберите нужное значение из полного списка каналов. Если ошибочно выбран канал, отсутствующий на экране, текущим становится канал по умолчанию. При смене текущего канала автоматически выполняется команда Все по вертикали.

•Закройте окно Вид, нажав кнопку ОК. В окне хроматограммы будет представлен требуемый набор графиков.

AОбратите внимание на то, что при изменении набора выводимых на экран сигналов сохраня­ется разметка на пики, сделанная ранее, возможно, по графику, более не пред­ставленному на экране.

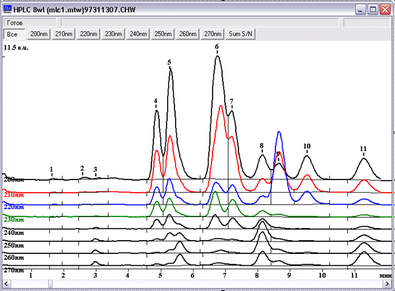

Графики каналов располагаются один над другим с интервалом примерно 1/20 от размера эк­рана. Для того чтобы расположить графики на экране наилучшим образом воспользуйтесь следую­щими процедурами.

•Измените интервал между графиками с помощью клавиш:

•Измените относительное расположение графиков, как это описано выше в разделе Таблица каналов.

Если по оси Y установлены абсолютные метки (см. раздел Вид хроматограммы/Диалоговое окно Вид/ Оси хроматограммы), графики будут располагаться таким образом, чтобы для текущего канала график соответствовал абсолютным значениям сигнала. При изменении те­кущего канала все графики автоматически перемещаются с сохранением взаимного расположения и интервала. В ос­тальных случаях (установлен переключатель Нет или Относительные) смена теку­щего канала не влияет на вид хроматограммы.
