Настройка интерфейса
Для работы с многоканальными хроматограммами необходимо подключить к АЦП все детекторы и изменить конфигурацию интерфейса. Эти действия доступны только пользователю, имеющему доступ на уровне Администратора.
•Соедините входы АЦП с соответствующими выходами используемых детекторов. Как правило, детектор, идущий первым в хроматографической системе, соединяется с первым каналом АЦП.
•Откройте диалоговое окно Интерфейсы, выбрав команду .
•Выберите интерфейс АЦП, к которому было произведено подключение, щелкнув мышью по соответствующему рисунку.
•Для выбора исходного файла конфигурации, на основе которого будет создан новый, выполните одно из следующих действий.
oЕсли для выбранного устройства ранее был загружен файл конфигурации (рисунок имеет имя), щелкните по кнопке Настройка>>. Откроется окно Настройка АЦП.
oДля устройства с подписью вначале нажмите кнопку Прочитать и в открывшемся окне Открыть файл выберите подходящий файл конфигурации, а затем щелкните по кнопке Настройка>>.
•Введите в поле новое название, желательно, отражающее каким-либо образом особенности вновь создаваемого интерфейса.

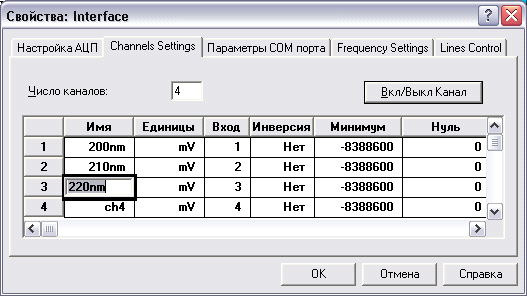

•Выполните настройку параметров каждого канала (см. Интерфейсы).
•Щелкните по кнопке ОК. Окно Настройка АЦП закроется.
•Запишите созданную конфигурацию интерфейса, выполнив следующее.
oВ окне Интерфейсы нажмите кнопку Записать как. Откроется одноименное окно.
oВведите имя файла нового интерфейса, например, используя значение, ранее введенное в поле , и нажмите кнопку . Окно Записать как закроется.
•Щелкните по кнопке ОК. Окно Интерфейсы закроется.
Настройка метода
Получение многоканальных хроматограммам требует использования специальных многоканальных методов, которые могут быть получены модификацией одноканальных методов, использовавшихся ранее для анализа сходных смесей. Для получения многоканального метода выполните следующее.
•С помощью команды выберите исходный метод.

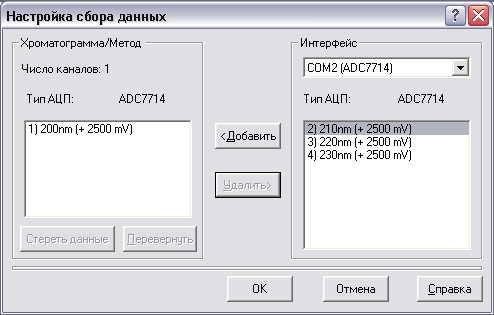

•Выберите команду . Откроется одноименное окно, разделенное на две области со списками каналов. Левая область, имеющая заголовок , содержит сведения о каналах, используемых текущим методом (число и список каналов), а также тип АЦП (имя протокола). Для одноканального метода в список включен только один канал. Правая область, имеющая заголовок , содержит сведения об интерфейсе: порт и название устройства (списочное поле), тип АЦП, а также список каналов из Таблицы каналов интерфейса, которые не используются текущим методом.
•Если требуется, измените интерфейс, выбрав в списочном поле значение, соответствующее АЦП, к которому подключено несколько детекторов.
•Выберите в правом списке все каналы, к которым подключены детекторы, последовательно щелкнув по ним мышью.
•Нажмите кнопку <Добавить. Выбранные каналы переместятся в левый список, при этом над ним будет указано новое .
•Если требуется удалить какие-либо каналы из левого списка, выделите их и нажмите кнопку Удалить>.
•Если сигналы, поступающие по каким-либо каналам, имеют отрицательную полярность, выделите эти каналы и нажмите кнопку Перевернуть. Знак плюс, стоящий перед указанным в скобках верхним пределом измеряемого сигнала, изменится на минус. При такой установке пики отрицательной полярности будут изображаться на хроматограмме как положительные.
•Нажмите кнопку ОК, окно Настройка сбора данных закроется.
•Сохраните созданный метод под новым именем с помощью команды .
