Автоматическая градуировка с ранее полученными хроматограммами

Справочник по основным операциям > Градуировка > Процедура градуировки: второй этап > Автоматическая градуировка с ранее полученными хроматограммами

____________________________________________________________________________________________________________________________________________________________________

Группа файлов полученных ранее градуировочных хроматограмм может быть использована для построения новой градуировочной зависимости или для обновления существующей. Для облег­чения этой процедуры используется метод, именуемый пакетным пересчетом.

Этот метод позволяет создавать Таблицу концентраций уже после получения градуиро­вочных хроматограмм, в том числе, и в случае, когда хроматограммы не были ранее объявлены градуировочными.

Пакетный пересчет позволяет также одновременно выполнять для входящих в него хромато­грамм некоторые дополнительные преобразования:

oпроводить переразметку с измененными параметрами;

oизменять текстовую информацию в паспорте;

oизменять вид хроматограмм при выводе их на экран;

oпечатать отчеты с изменением их опций.

Создание пакета

Для применения пакетного пересчета вначале требуется объединить хроматограммы в пакет или отрыть ранее созданный пакет.

• Для создания пакета выполните следующее.

oОткройте окно Открытие хроматограммы, выбрав команду меню Файл/Открыть/Хроматограмма или нажав кнопку .

oВыделите все файлы, которые требуется включить в пакет. При выборе хроматограмм руково­дствуйтесь кратким описанием, приводимым в нижней части окна.

oЩелкните по кнопке В Пакет, откроется одноименное окно.

oпакета и нажмите кнопку ОК. Откроется окно Пакетный пересчет: [имя файла пакета] (см. рисунок далее).

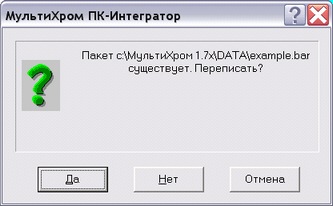

•Если пакет с указанным именем уже существует, прежде чем открыть окно пересчета, система предложит сделать выбор, нажав одну из кнопок:

•Да – содержимое пакета обновляется;

•Нет – выделенные файлы добавляются в пакет.

•Для того чтобы открыть любой ранее созданный пакет, выполните следующее.

oВыберите команду Файл/Открыть/Пакетный пересчет. Откроется окно Открыть файл со списком файлов пакетов, имеющих расширение *.bar.

oВыберите требуемый файл и нажмите кнопку Открыть. Откроется окно Пакетный пересчет.

•Для того чтобы повторно открыть пакет, который открывался последним за время текущего сеанса работы программы МультиХром, выберите команду Файл/Открыть/Последний пакет или нажмите кнопку . Откроется окно Пакетный пересчет.

•Для того чтобы просмотреть все хроматограммы, включенные в пакет, выполните следующее.

oНажмите кнопку Открыть все файлы. Откроются окна всех хроматограмм.

oЗакройте окно Пакетный пересчет и расположите окна удобным для просмотра образом.

oВновь откройте окно Пакетный пересчет, нажав кнопку .

•Если требуется выполнить переразметку, изменить вид, внести изменения в паспорт или в форму отчета, укажите для какого типа хроматограмм будут выполняться эти процедуры, уста­новив флажки Пересчитать обычные и/или Пересчитать градуировочные.

•Если данные новой градуировки должны быть сохранены в файле метода, установите флажок Обновить файл метода…

Хроматограмма-пример

Для пересчета включенных в пакет хроматограмм используется метод, взятый из одной хро­матограммы, которая далее называется хроматограмма-пример. По умолчанию в этом качестве используется первая в списке хроматограмма, но можно выбрать любую.

•Для того чтобы заменить хроматограмму-пример выберите файл нужной хроматограммы в списоч­ном поле Использовать метод из файла для пересчета.

•Если требуется внести в метод изменения, касающиеся градуировки, например, увеличить число градуировочных точек, выполните следующее.

oНажмите кнопку Открыть пример. Откроется окно хроматограммы-примера.

oЗакройте окно Пакетный пересчет и внесите требуемые изменения.

oВновь откройте окно Пакетный пересчет, нажав кнопку .

•Если требуется изменить разметку, паспорт, вид или опции отчета, используйте соответствую­щие кнопки в окне Пакетный пересчет, не открывая хроматограмму-пример.

Редактирование таблицы пакета

•Для того чтобы внести изменения в Таблицу пакета, в частности, задать номера градуировоч­ных точек для всех градуировочных хроматограмм, выполните следующее.

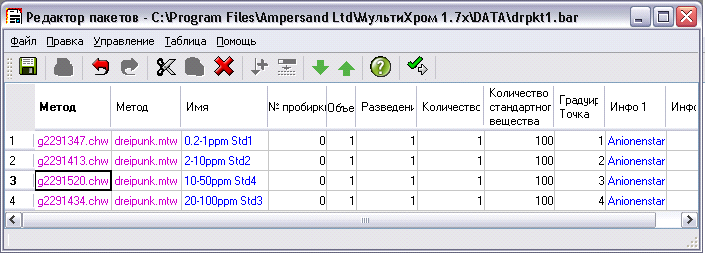

oНажмите кнопку Редактировать таблицу в окне Пакетный пересчет. Откроется окно Редактор пакетов.

oВнесите требуемые изменения (см. раздел Групповая обработка хроматограмм/Запуск программы для работы с очередью).

AПри заполнении столбца Градуировочная точка обратите внимание на следующее.
Нельзя задавать номера точек, которых нет в Таблице концентраций.
Номера точек, не равные 0, не должны повторяться.

oЗакройте окно Редактор пакетов с сохранением внесенных изменений.

Переразметка

•Для того чтобы произвести переразметку хроматограмм, выполните следующее.

oУстановите флажок Переразметить в окне Пакетный пересчет. В этом случае при разметке всех хроматограмм будут использованы параметры, заданные для хроматограммы-примера.

oЕсли требуется изменить параметры разметки, откройте окно Параметры разметки (см. раздел Интегрирование), нажав кнопку Редактировать параметры разметки и внесите необходимые коррективы.

Переградуировка и пересчет концентраций

•Для того чтобы выполнить переградуировку, то есть, пересчитать градуировочные коэффици­енты с использованием данных включенных в пакет градуировочных хроматограмм и/или пере­считать концентрации в обычных хроматограммах (в соответствии с новой градуировкой или градуировкой из хроматограммы-примера), выполните следующее.

oУстановите флажок Переградуировать в окне Пакетный пересчет.

oВыберите схему переградуировки, установив один из флажков:

Схема по умолчанию – равнозначно одновременной установке двух следующих флажков;

Применить оконч. град. ко всем пересчитанным файлам – по окончании градуировки для градуировочных хроматограмм “историческая” градуировка (полученная ранее данной хро­матограммы) заменяется полно, что позволяет располагать хроматограммы в пакете в произ­вольном порядке;

Забыть точки градуировки перед пересчетом – удаляются старые данные для всех гра­дуировочных точек (важно для случая, когда обновляются не все градуировочные точки);

Если ни один из флажков не установлен, сохранится “историческая” градуировка для градуиро­вочных хроматограмм, а также данные для необновленных градуировочных точек, если не для всех точек из Таблицы концентраций в пакете указаны новые градуировочные хроматограммы.

•Если требуется только пересчитать концентрации (для хроматограмм выбранного типа) в соответ­ствии с градуировкой из хроматограммы-примера, без переразметки и переградуировки, установите флажок Только пересчитать. Установка этого флажка несовместима с одновремен­ной установкой флажков Переразметить и Переградуировать.

Дополнительные процедуры, выполняемые при пакетном пересчете

•Если требуется ввести одинаковые изменения в некоторые текстовые поля паспорта, напри­мер, добавить общий комментарий, выполните следующее.

oУстановите флажок Изменить паспорт в окне Пакетный пересчет.

oНажмите кнопку Редактировать паспорт. Откроется окно Паспорт (см. раздел Паспорт хроматограммы), при этом все поля, которые доступны для редактирования, будут пустыми.

oВнесите требуемые изменения и закройте окно, нажав кнопку ОК.

AПри  установке опции Изменить паспорт обратите внимание на следующее
Изменения будут произведены только в тех полях, в которые были введены новые данные (содержимое полей, оставшихся пустыми, редактироваться не будет).
Никакие данные из паспорта хроматограммы-примера в паспорта других хроматограмм не вносятся.
Если в одноименные поля паспорта при редактировании и Таблицы пакета внесены разные данные, в паспорта хроматограмм после пересчета будут внесены данные из паспорта, а не из Таблицы пакета.

•Для того чтобы изменить вид представления хроматограмм на экране и сохранить его в дальней­шем, выполните следующее.

oУстановите флажок Изменить вид хроматограммы в окне Пакетный пересчет.

oНажмите кнопку Редактировать вид. Откроется окно Вид.

oВнесите требуемые изменения (см. раздел Изменения вида хроматограммы) и закройте окно, нажав кнопку ОК.

AПри  установке опции Изменить вид обратите внимание на следующее.
Изменение вида производится только в том случае, если в окне Вид установлен флажок Уст.все.
Изменение вида производится только для открытых хроматограмм.
Изменение вида производится сразу при нажатии кнопки ОК в окне Вид, но изменения сохраняются в файлах хроматограмм только после выполнения пакетного пересчета.

•Для того чтобы напечатать отчеты для всех хроматограмм, выполните следующее.

oУстановите флажок Напечатать отчет в окне Пакетный пересчет.

oЕсли требуется изменить опции отчета, откройте окно Опции отчета (раздел Отчет), нажав кнопку Редактировать опции отчета и внесите необходимые коррективы.

AВ окне Опции отчета для пакетного пересчета по умолчанию всегда устанавливается вывод на принтер, остальные опции – как в хроматограмме-примере.

•Запустите пересчет, нажав кнопку Пересчет внизу экрана. После выполнения пересчета окно Пакетный пересчет закроется.
