Справочник по основным операциям > Хроматограмма > Вид хроматограммы > Диалоговое окно Вид > Метки
____________________________________________________________________________________________________________________________________________________________________

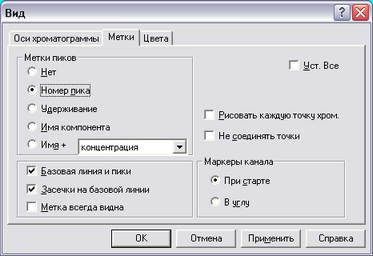

Меню лист Метки
Лист Метки предназначен для выбора типа меток, отмечающих пики на хроматограмме, а также некоторых опций графиков.
Группа переключателей, с помощью которых задается один из возможных типов меток пиков.
|
метки отсутствуют |
|
порядковый номер пика, установленный при разметке |
|
параметр удерживания, определенный при разметке |
|
имя компонента из Таблицы компонентов (см. раздел Количественный и качественный анализ/Процедура градуировки: первый этап/Таблица компонентов) |
|
имя компонента + данные из выбранного столбца Таблицы пиков (см. раздел Отчет/Таблица пиков) |
|
устанавливает рисование базовой линии и линий разделения пиков |
|
устанавливает рисование засечек в точках начала и конца пиков. Автоматически отменяется, если отменена предыдущая опция |
|
устанавливает рисование меток в пределах окна. При отмене метки рисуются над пиками и могут уходить за верхнюю границу |
|
устанавливает рисование каждой точки хроматограммы. Если число точек хроматограммы превышает число пикселей, несколько точек имеют на экране одну координату по оси Х. При отмене опции рисуется одна точка, соответствующая среднему значению |
|
отменяет соединение точек графика, соответствующих отдельным точкам хроматограммы |
Группа переключателей, с помощью которых задается место, где пишутся имена каналов.
|
имена каналов пишутся в начале под линиями соответствующих графиков |
|
имена каналов пишутся в правом верхнем углу окна в порядке следования в Таблице каналов (раздел Настройка метода/ Каналы ) |
