Справочник по основным операциям > Градуировка > Процедура градуировки: второй этап > Ручная градуировка
____________________________________________________________________________________________________________________________________________________________________
Ручная градуировка используется в тех случаях, когда требуется контролировать или настраивать каждый этап построения градуировки: разметку, идентификацию, построение градуировочной точки и т.д. , и только после этого включать полученную хроматограмму в число градуировочных. В этом случае при запуске хроматограммы в окне Паспорт в поле вводится значение 0, а соответствующая точка в Таблице концентраций создается заранее.
Процедуру добавления хроматограммы к градуировочным можно выполнить двумя способами.
Добавление градуировочной хроматограммы через Таблицу концентраций..
•Получите градуировочную хроматограмму или загрузите ее с диска. Проверьте результаты интегрирования и идентификации, внесите требуемые изменения.
•Откройте Таблицу концентраций (Меню ).
•Нажмите кнопку Градуировать. Откроется окно Градуировка.
•Введите в поле номер существующей градуировочной точки, которой соответствует текущая хроматограмма.
•Нажмите кнопку ОК. Окно Градуировка закроется. При этом данные текущей хроматограммы будут включены в качестве параметров указанной точки для расчета градуировочной зависимости.
Упрощенный способ добавления градуировочной хроматограммы
Специальная упрощенная процедура заполнения или обновления данных без открытия Таблицы концентраций применима только в случае, если пользователь уверен, что соответствующий столбец в этой таблице уже существует.
Для заполнения или обновления данных градуировочной точки выполните следующее.
•Получите градуировочную хроматограмму или загрузите ее с диска. Проверьте результаты интегрирования и идентификации, внесите требуемые изменения.
•Выберите команду полнить. Откроется окно Градуировка.
•В списочном поле выберите требуемый номер точки (в список включены только точки, существующие в Таблице концентраций).
•Нажмите кнопку ОК. Данные для указанной точки будут внесены или обновлены, все градуировочные коэффициенты будут пересчитаны.

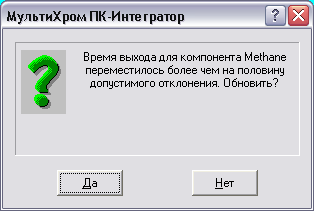

При любом способе ручного изменения данных градуировочной точки программа проверяет дрейф времен удерживания компонентов. Если для какого-либо компонента дрейф превысил половину идентификационного окна, появится сообщение:
•В случае появления рекомендации обновить времена выхода убедитесь, что это не связано с ошибочной идентификацией, и нажмите кнопку Да. В противном случае нажмите кнопку Нет и внесите необходимые коррективы.
•Посмотрите результаты градуировки, выбрав команду и внесите изменения, если это необходимо (см. раздел Построение градуировочных зависимостей).
•Запишите метод и хроматограмму на диск, выбрав команды меню и .
