Создание Таблицы компонентов

Для начинающих > Введение в процедуру градуировки > Создание Таблицы компонентов

____________________________________________________________________________________________________________________________________________________________________

Меню Метод/Градуировка/Компоненты или

Таблица компонентов содержит данные по анализируемым компонентам: имена, ожидаемые времена удерживания, индексы удерживания, градуировочные коэффициенты, а также другую ин­формацию, необходимую для идентификации компонентов и количественных расчетов.

Создание Таблицы компонентов является необходимым шагом как для проведения иденти­фикации компонентов, так и для последующего получения градуировки и расчета концентраций ком­понентов в пробе.

Таблица компонентов создается на базе градуировочной хроматограммы (хроматограммы смеси известного состава, с известной, как правило, концентрацией компонентов).

•В окне полученной ранее хроматограммы щелкните по пиктограмме или выберите пункт Метод/Градуировка/Компоненты. В нижней половине окна появится пустая Таблица компонен­тов. Описание столбцов таблицы дано в главе Справочник по основным операциям, раздел Количественный и качественный анализ/Процедура градуировки: первый этап/Таблица компонентов.

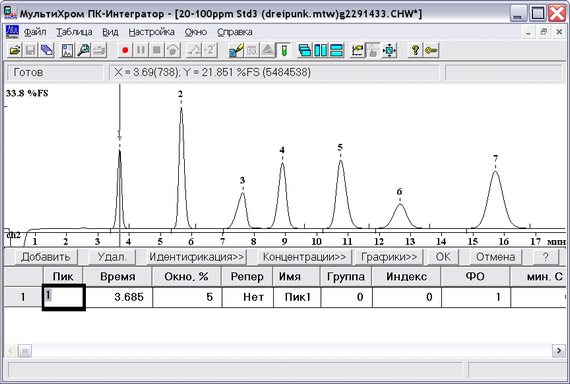

•Щелкните по кнопке Добавить. Курсор автоматически установится на первом пике, при этом в таблице появится первая строка, содержащая в столбце Время значение времени удерживания этого пика, а в столбце Имя - Пик 1.

•Повторите процедуру для всех идентифицированных пиков.

AЕсли в первой градуировочной смеси содержатся не все компоненты, не рекомендуется заранее вводить для них вручную дополнительные строки – их следует добавлять позже при получении хроматограмм смесей, содержащих эти компоненты.

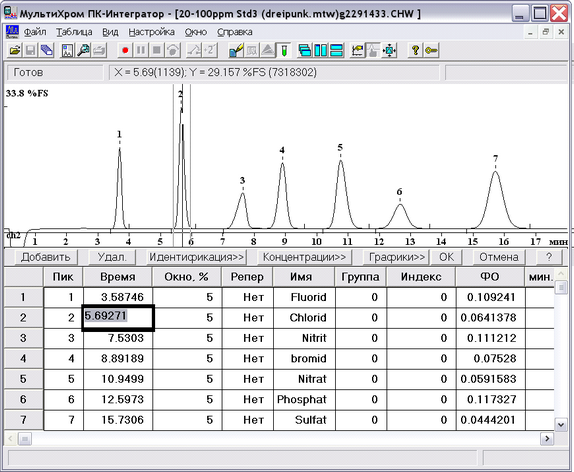

•В столбце Имя введите имена компонентов.

•Если на хроматограмме есть пики, не относящиеся ни к одному из компонентов, удалите соответствующие строки, используя кнопку Удал. или оставьте в них пустой ячейку Имя - в этом случае эти строки будут автоматически удалены при закрытии Таблицы компонентов.

•Если вы хотите, чтобы все неидентифицированные пики учитывались при вычислении процентного содержания идентифицированных компонентов, введите т.н. универсальный компонент с временем удерживания, равным 0. Его концентрация будет рассчитываться по сумме площадей всех неидентифицированных пиков. Для добавления универсального компонента выполните следующее.

oНажмите кнопку Добавить после того, как созданы строки для всех пиков хроматограммы. В таблице добавится первая строка с временем удерживания 0 и с пустой ячейкой Имя.

oВведите какое-либо имя для универсального компонента, иначе эта строка будет автоматиче­ски удалена при закрытии Таблицы компонентов.

AДля некоторых задач не требуется измерять абсолютную концентрацию компонентов, а достаточно определить только их относительное содержание в смеси. Эту процедуру можно выполнить без проведения градуировки, если есть литературные или ранее измеренные значения ФО для всех компонентов. В этом случае их необходимо ввести в столбец ФО Таблицы компонентов и далее можно использовать метод расчета, называемый Внутренняя нормализация (см. раздел Вывод отчета).

•Закройте Таблицу компонентов, щелкнув по кнопке ОК. Можно отказаться от внесенных измене­ний, щелкнув по кнопке Отмена.

•Запишите метод, выбрав команду Файл/Сохранить/Метод, а также хроматограмму, выбрав команду Файл /Сохранить/Хроматограмма или щелкнув по пиктограмме .

Полученный таким способом метод позволяет проводить идентификацию компонентов и расчет концентраций, используя простейший метод - Нормировку отклика, в котором мерой количе­ства компонента служит площадь или высота хроматографического пика.

Кнопки Идентификация, Концентрации и Графики позволяют быстро переходить к следую­щим этапам градуировки, не выходя из Таблицы компонентов.
