Установка и настройка > Настройка конфигурации системы > Выбор интерфейса-COM порта
____________________________________________________________________________________________________________________________________________________________________
Для выбора интерфейса выполните следующее.

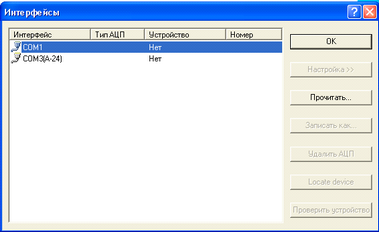

•Выберите пункт меню . Откроется окно Интерфейсы, в котором будет представлен список всех СОМ-портов, найденных программой, в том числе, созданных при подключении к USB-порту USB/СОМ конверторов или АЦП А-24.
AПри создании виртуального СОМ-порта программа присваивает ему номер, который зависит от числа существует реальных СОМ-портов и ранее созданных виртуальных портов, в том числе, уже не существующих.
|
СОМ- порт, к которому может быть подключен АЦП |
|
тип АЦП (определяется автоматически при загрузке драйвера устройства) |
|
название АЦП, введенное пользователем на листе Настройка АЦП окна Интерфейсы (см. Настройка АЦП) |
|
номер АЦП, подключенного к порту (определяется автоматически при загрузке программы или при нажатии кнопки Проверка) |
Подключение АЦП А-24
*Для подключения АЦП А-24 выделите строку того СОМ-порта, к имени которого добавлено (А-24), и далее, нажав кнопку Прочитать…, выберите файл А24.dew.
Подключение АЦП Е-24 и Е-18
*Для подключения АЦП Е-24 или Е-18 к порту СОМ1 или СОМ2 компьютера выделите соответствующую строку в списке интерфейсов, нажмите кнопку Прочитать… и далее в окне Открыть (Open) выберите соответственно файл E24.dew или E18.dew, при этом в столбцах Тип АЦП и Драйвер появится информация из файла.
*Для подключения АЦП Е-24 или Е-18 с помощью USB/СОМ конвертора выполните следующее.
oУстановите на компьютер прилагаемый к USB/СОМ конвертору драйвер.
oПри открытом окне Интерфейсы подключите USB/СОМ конвертор к USB-порту, при этом в списке появится новый СОМ-порт.
oПодключите АЦП к созданному порту тем же способом, как это описано для подключения к СОМ-портам компьютера.
AНе рекомендуется подключать USB/СОМ конвертор к USB-порту, когда окно Интерфейсы закрыто, так как в этом случае созданный порт с неизвестным заранее номером потребуется искать среди ранее существовавших СОМ-портов, которых может оказаться много.
