Проверка правильности подключения АЦП

Установка и настройка > Настройка конфигурации системы > Проверка правильности подключения

____________________________________________________________________________________________________________________________________________________________________

Меню Настройка/Интерфейсы,  окно Интерфейсы, кнопка Проверка

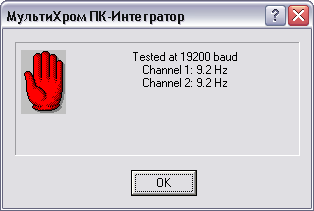

Для проверки установленного АЦП выделите строку  в окне Интерфейсы и нажмите кнопку Проверка. Эта процедура занимает некоторое время, в течение которого кнопка Проверка пребывает в неактивном состоянии, а после ее выполнения открывается окно с информацией о работе каналов

• .

•Нажмите кнопку ОК. Откроется окно, в котором также нажмите кнопку нажмите кнопку ОК. В окне Интерфейсы в выделенной строке появится номер АЦП.

• Если вместо окна с номерами каналов появилась другая информация, выполните следующее.

oПроверьте надежность присоединения разъемов и повторно нажмите кнопку Проверка.

oЕсли результат не изменился, проверьте исправность СОМ-порта.

Дополнительные настройки

По умолчанию предполагается, что на все каналы АЦП поступают сигналы положительной по­лярности, измеряемые в мВ, с максимальным значением 5000 мВ (для А-24) или 2500 мВ (для Е-24 и Е-18). Если какое-либо из этих условий не выполняется, а также для изменения имени канала (оно служит меткой канала на хроматограмме), следует произвести настройку параметров каналов (см.Параметры каналов).
