Проверка и корректировка данных для градуировки

Для начинающих > Введение в процедуру градуировки > Получение градуировочной зависимости > Проверка и корректировка данных для градуировки

____________________________________________________________________________________________________________________________________________________________________

•Откройте окно Компонент выбрав пункт меню Метод/Градуировка…/Графики, щелкнув по пиктограмме или нажав кнопку Графики в Таблице компонентов. В окне представлена градуировочная зависимость для текущего компонента, название которого указано в заголовке окна, а также в списочном поле Компонент. Подробное описание процедур, выполняемых в этом окне, дано в главе Справочник по основным операциям, раздел Количественный и качественный анализ/Построение градуировочных зависимостей/Окно Компонент.

•Убедитесь, что в поле Метод градуировки установлено значение Внешний стандарт.

•Если в качестве меры величины пика используется не площадь, а высота, выберите в списочном поле Отклик значение Высота.

•Убедитесь, что в списке градуировочных точек, расположенном в левом нижнем углу окна, присут­ствует текущая хроматограмма. Для каждой точки в этом списке представлен: номер градуировочной точки, номиналь­ная концентрация компонента, измеренная площадь (высота) и имя хроматограммы. В начале строки ставится отметка использования точки при расчете градуировочной характеристики:  – используется, – не используется.

•При получении третьей и последующих градуировочных хроматограмм убедитесь в отсутствии грубых ошибок при вводе данных. Если какая-либо точка резко выпадает из общей зависимости, это может свидетельствовать об одной из следующих ошибок, большинство из которых может быть исправлено:

oввод ошибочного номера градуировочной точки в окне Паспорт/Общее;

oввод ошибочных данных в полях Объем, Разведение, Количество окна Паспорт/Проба;

oввод ошибочных данных в Таблице концентраций.

•Могут быть и другие причины использования неверных значений при расчете градуировочной зависимости, например, превышение допустимого уровня сигнала (пики со срезанной вершиной) – такие точки следует исключать из градуировки, как это описано в следующем разделе.

•Если была выявлена ошибка, относящаяся к текущей хроматограмме, и она может быть исправлена корректировкой введенных данных, выполните следующее.

oЗакройте окно Компонент и перейдите в окно, в котором необходимо внести исправления.

oВведите в соответствующих полях исправленные данные и закройте окно.

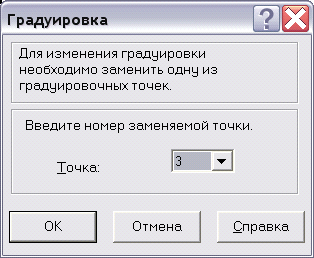

oВыберите команду Обработка/Градуировать. Откроется окно Градуировка.

..

oВ списочном поле Точка выберите номер градуировочной точки, которая соответствует теку­щей хроматограмме.

oЗакройте окно Градуировка, нажав кнопку ОК. При этом данные текущей хроматограммы будут занесены в Таблицу концентраций в качестве параметров указанной точки и исполь­зованы для расчета градуировочной зависимости.

•Аналогичным образом просмотрите листы всех компонентов, используя для их перебора кнопки и  рядом со списочным полем Компонент в правом верхнем углу окна. Можно также пе­рейти к любому компоненту выбором в этом поле.

•Закройте окно Компонент, нажав кнопку ОК.
