Дополнительные возможности измерения шумов

Приложения > Алгоритм расчета шумов > Дополнительные возможности измерения шумов

____________________________________________________________________________________________________________________________________________________________________

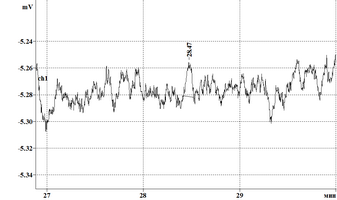

Процедура измерения шума, применяемая в ПО МультиХром (см. Алгоритм расчета шумов), при отсутст­вии хроматографических пиков обеспечивает получение значений, близких к СКО. Однако это справедливо только в случае "белого" шума, например, собственного шума АЦП. При так называемом "химическом" шуме, когда имеется некоторое подобие низкочастотных колебаний, связанных с периодическим изменением различных параметров процесса, такое соотношение нарушается. В качестве примера проявления “химического” шума на рисунке представлен уча­сток хроматограммы, на котором видны “пики” с характерным периодом 0.1 - 1 мин.

В последних версиях ПО МультиХром в комплект поставки включены обновленные файлы шаблона отчета russian.rtt, english.rtt (см. Файл шаблона отчета), с использованием которых может выпол­няться специальная процедура обработки шума, позволяющая измерять его величину в условиях работы реального оборудования. Эта процедура предназначена для специальных хроматограмм или отдельных участков реальных хроматограмм без хроматографических пиков. Она заключается в следующем: хромато­грамма или выбранная часть хроматограммы разбивается на участки ("окна") заданной длины, для каждого из которых определяются величины СКО и Пик-к-пику  (при этом может выбрасываться одна точка, если ее значение отстоит от среднего более чем на 3σ). Далее рассчитываются средние значения и дисперсия этих величин для всей хроматограммы или для выбранной части, определяются их максималь­ные значения и начало участка, на котором эти значения достигаются, а также рассчитывается дрейф базовой линии. Вся информация выдается в разделе отчета Каналы.

В исходных файлах шаблона отчета russian.rtt, english.rtt строки, обеспечивающие выполнение описанной процедуры, начинаются с символов //, то есть, эта процедура не выполняется (см. Файл шаблона отчета, раздел Общие сведения). Для того чтобы нужным образом изменить файл шаб­лона, выполните следующее.

•Скопируйте под новым именем файл russian.rtt или english.rtt и откройте его.

•Перейдите к разделу Каналы (жирным шрифтом выделены строки, относящиеся к процедуре измерения шума):

КАНАЛЫ\n

Вычисляемый канал:  %s\n|   TOTAL_TYPE

| RS_CHANNAMES

No  Имя Единицы Вход Минимум  Ноль Максимум Диапазон Коэффициент Шум Сдвиг\n\n

| RS_CHANTABLE

| RS_CHANNOISE

//| RS_NOISERMS | 60.0

//| RS_NOISERMS | 15.0:1020.0:1200.0

\n

•Если требуется измерить параметры шума для всей хроматограммы (в случае отсутствия пиков), выполните следующее.

oУдалите символы // в начале строки | RS_NOISERMS | 60.0.

oИзмените, если требуется, величину окна (в секундах). Заданное по умолчанию значение 60.0 сек обеспечивает учет шумов с периодом 1 мин и меньше. Это соответствует обыч­ной процедуре измерения шума на хроматограмме без хроматографических пиков.

•Если требуется измерить параметры шума для отдельного участка хроматограммы, на кото­ром нет пиков, выполните следующее.

oУдалите символы // в начале строки RS_NOISERMS | 15.0:1020.0:1200.0.

oИзмените, если требуется, величину окна, а также начала и конца выбранного участка (в се­кундах), для которых по умолчанию заданы значения 15 сек, 17 мин и 20 мин соответст­венно.

•Если требуется измерить параметры шума для нескольких участков хроматограммы, на кото­рых нет пиков, выполните следующее.

oУдалите символы // в начале строки RS_NOISERMS | 15.0:1020.0:1200.0.

oСкопируйте эту строку столько раз, сколько требуется выделить участков, введя между ними строку \n, означающую конец абзаца.

| RS_NOISERMS | 15.0:1020.0:1200.0

\n

| RS_NOISERMS | 15.0:1020.0:1200.0

\n

| RS_NOISERMS | 15.0:1020.0:1200.0

oИзмените требуемым образом в каждой строке величину окна, а также начала и конца выбранного участка (в секундах).

•Сохраните сделанные изменения, записав файл шаблона.
