Создание Таблицы концентраций

____________________________________________________________________________________________________________________________________________________________________

или меню Метод/Градуировка/Компоненты + кнопку Концентрации>>.

Таблица концентраций предназначена для ввода информации о количестве градуировочных смесей и концентрациях содержащихся в них компонентов. Создание Таблицы концентраций является первым шагом при проведении градуировки.

AТаблица концентраций может создаваться только на основе ранее созданной Таблицы компонентов!

Таблица концентраций состоит из трех листов. Первый лист содержит вводимые пользователем данные о номинальных значениях концентраций всех компонентов во всех градуировочных смесях, а также расчетные значения концентраций для текущей хроматограммы. Второй и третий листы автоматически заполняются значениями площадей и высот пиков для всех компонентов: первоначально только для текущей хроматограммы, далее для градуировочных смесей – по мере получения соответствующих хроматограмм.

Для создания Таблицы концентраций выполните следующее.

•После создания Таблицы компонентов нажмите кнопку Концентрации>>. Если окно Таблицы компонентов было закрыто, можно также, не открывая это окно, выбрать команду Метод/ Градуировка/Концентрации. Откроется окно Таблица концентраций.

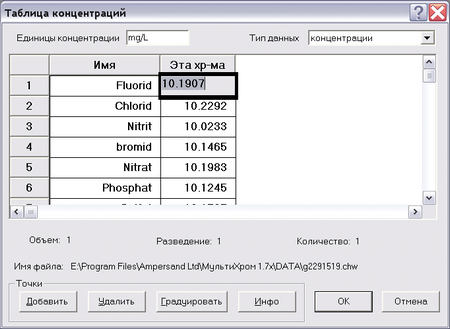

Первоначально Таблица концентраций содержит только два столбца:

Имя	Имя компонента. В Таблицу концентраций автоматически включаются все компоненты, заданные в Таблице компонентов. Не редактируется.
Эта хр-ма	До проведения градуировки - площадь пика компонента на текущей хроматограмме, после градуировки – его концентрация. Не редактируется.

AРекомендуется в первой же градуировочной хроматограмме ввести данные для всех градуировочных смесей. Это необходимо для наиболее простого способа построения градуировочной зависимости с автоматическим включением новых данных по мере получения градуировочных хроматограмм.

Для каждой градуировочной смеси в Таблицу концентраций добавляется столбец, соответствующий градуировочной точке.

•Щелкните мышью по кнопке Добавить. Откроется окно Добавить точку.

•Если концентрации всех компонентов одинаковы, введите значение в поле Одинаковые конц. для всех комп-тов.

AВ Таблице концентраций все концентрации указываются для исходной смеси, без учета разведения!

•Если полученная хроматограмма соответствует первой градуировочной точке, установите флажок Градуировать сразу по рабочей хр-ме.

•Нажмите кнопку ОК. Окно закроется, а в Таблице концентраций справа добавится столбец Точка 1. Если был установлен флажок Градуировать сразу по рабочей хр-ме внизу окна в строке Объем, Разведение, Количество появятся значения, введенные в соответствующие поля в паспорте хроматограммы на листе Проба, а в строке Имя файла появится имя текущей хроматограммы.

•Если концентрации компонентов различны, введите их в столбец Точка 1.

•Перейдите к созданию следующей градуировочной точки, щелкнув по кнопке Добавить. Вновь откроется окно Добавить точку.

•Выполните, если требуется, одно из следующих действий.

oЕсли все градуировочные смеси готовятся разведением одной исходной, установите флажок Копировать концентрации точки. При этом станет активным соответствующее поле с установленным по умолчанию значением 1, которое в данном случае не требует редактирования.

oЕсли концентрации всех компонентов одинаковы, введите значение в поле Одинаковые конц. для всех комп-тов.

•Для градуировочной точки, соответствующей данной хроматограмме, установите флажок Градуировать сразу по рабочей хр-ме. Эту процедуру можно также выполнить после заполнения всей Таблицы концентраций, нажав кнопку Градуировать и выбрав номер точки в специальном окне.

•Нажмите кнопку ОК. Окно закроется, а в Таблице концентраций добавится еще один столбец.. При этом в строке Объем, Разведение, Количество для все точек, кроме той, для которой установлен флажок Градуировать сразу по рабочей хр-ме, появляются значения 1, После получения соответствующей градуировочной хроматограммы они заменятся на данные из одноименных полей ее паспорта, а ниже появится имя хроматограммы. Сводную информацию об этих параметрах для всех хроматограмм можно получить, нажав кнопку Инфо.

•Отредактируйте, если требуется, значения концентраций для всех компонентов.

•Добавьте описанным способом требуемое количество столбцов в соответствии с планируемым количеством градуировочных точек.

•Если требуется удалить какой-либо столбец, нажмите кнопку Удалить.

•Отредактируйте, если требуется, значение в поле Единицы в соответствии с используемыми единицами концентрации (по умолчанию устанавливается mg/L). Это поле является справочным, и при изменении единиц никакие пересчеты не производятся.

•Нажмите кнопку ОК. Окно Таблица концентраций закроется.

•Если Таблица концентраций открывалась из окна Таблицы компонентов, закройте это окно, нажав кнопку ОК.

AОтдельные градуировочные процедуры выполняются по командам меню Метод/Градуировка или нажатием кнопок в окне Таблицы компонентов. В последнем случае для сохранения сделанных изменений следует обязательно нажать кнопку ОК не только в окне выполняемой процедуры, но и в окне Таблицы компонентов!

•Запишите хроматограмму и метод, последовательно выбрав команды Файл/Сохранить/ Хроматограмма и Файл/Сохранить/Метод.
