Порог

Справочник по основным операциям > Метод > Интегрирование > Параметры разметки - детектор пиков > Порог

____________________________________________________________________________________________________________________________________________________________________

Меню Метод/Разметка или  лист Установки

В программе МультиХром использован алгоритм детектирования пиков на основе первой производной (наклона) хроматографической кривой. Для того, чтобы решить, является ли наклон в некоторой точке значимым, величина первой производной делится на значение шума базовой линии. Для обеспечения надежного поиска хроматографических пиков в программе МультиХром используется специальный алгоритм для определения уровня шума базовой линии по всей хромато­грамме. Вычисленная величина шума базовой линии (в единицах преобразования АЦП) указывается в разделе отчета Таблица каналов.

Наклон принимается значимым в случае, если это отношение превышает величину Порог из диалогового окна Параметры разметки. Величины порога для задней и передней части пика могут отличаться (их отношение задается параметром Асимметрия). Деление не полностью разделенных пиков производится прямой по вертикали или с использованием тангенциального спуска. Обычно пределы изменения параметра Порог лежат в диапазоне 0.5-5 (значение по умолчанию - 3).

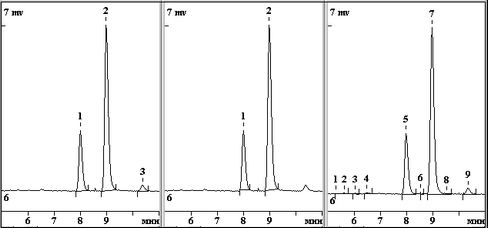

А. Оптимальное значение параметра “Порог”

Б. Завышенное значение – небольшие пики игнорируются.

В. Заниженное значение – появляются лишние пики.

AИногда лучшие результаты дает выбор параметра Порог в 2-3 раза меньше оптимального и исключение "лишних" пиков заданием параметров Мин. площадь и Мин. высота.

AПри правильной идентификации компонентов мелкие "фантомные" пики будут исключены из отчета и не повлияют на результаты анализа (кроме использования метода нормировки площадей). Однако при дрейфе времен удерживания возможна неверная идентификация компонентов. Поэтому рекомендуется убрать лишние пики путем настройки алгоритма разметка или вручную, с помощью редактора пиков.
