Менюили
В программе МультиХром используется алгоритм детектирования пиков по изменению первой производной (наклона) хроматографической кривой. Считается, что величина наклона свидетельствует о начале хроматографического пика, когда она превышает величину , о или о конце пика, когда становится меньше порога. Величины порога для определения начала и конца пика могут отличаться, их отношение устанавливается параметром . Для оптимизации разметки пользователь также может задать ряд других параметров, для некоторых из которых предусмотрена специальная процедура подбора.

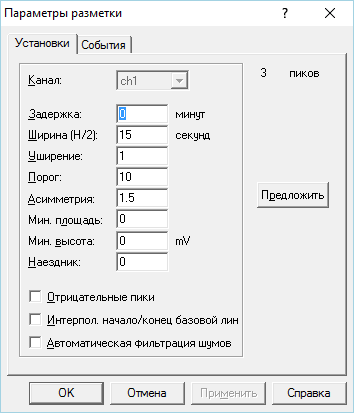

•Если полученная по окончании хроматограммы разметка требует корректировки, выберите команду или щелкните мышью по пиктограмме . Откроется окно Параметры разметки.
•Если хроматограмма записана с большим уровнем шума, установите флажок , при этом не должен быть установлен флажок (см. Справочник по основным операциям/Настройка метода/Фильтры).
•Введите величину задержки, которая исключит начальный участок хроматограммы, на котором нет пиков определяемых компонентов, и нажмите кнопку Применить (Apply). ( Если величина задержки не задана, программа устанавливает среднее по всем пикам значение полуширины и уширение, равное 1.)
•Нажмите кнопку Предложить. Программа введет в поля ) (ширина на1/2 высоты пика в начале хроматограммы) и (отношение ширин первого и последнего пиков) величины, которые в первом приближении соответствуют линейной аппроксимации наблюдаемого изменения ширины пиков на всем протяжении хроматограммы. Нажмите кнопку Применить.
•Повторите комбинацию Предложить/Применить 2-3 раза для оптимизации параметров. В этом случае часто удается получить приемлемые результаты разметки, даже если исходные параметры были далеки от оптимальных.
•Если удовлетворительного результата получить не удалось, попробуйте изменять параметр до тех пор, пока картина не улучшится. Разумная величина параметра находится в пределах от 0.5 до 5. Меньшее значение данного параметра обеспечивает большее количество найденных пиков. Лучшим значением может оказаться 2 или 3 (значение по умолчанию).
AДля того чтобы увидеть результаты переразметки, не выходя из диалогового окна, щелкните по кнопке Применить (Apply).
•Если программа размечает мелкие нежелательные пики, установите параметр чуть больше, чем высота этих пиков. Для этой цели можно также использовать и параметр , однако в этом случае труднее оценить требуемое значение параметра.
AЕсли настройка набора параметров интегрирования не приводит к приемлемой разметке хроматограммы, могут применяться два подхода для достижения желаемого результата: (изменение разметки вручную) и события интегрирования. Настройка алгоритма разметки с использованием событий интегрирования имеет смысл, если ожидается ряд хроматограмм со сходными, повторяющимися особенностями базовой линии. В противном случае используется ручная коррекция.
AСледует иметь в виду, что никакой алгоритм не может в ряде случаев (сложная форма базовой линии, плохое разделение хроматографических пиков, малые пики-наездники, высокий уровень шумов, и т.д.) гарантировать корректную разметку на пики, поскольку само понятие "пик" во многом субъективно и зависит от конкретно решаемой задачи. В таких случаях правильность получаемых результатов во многом зависит от опыта оператора, и даже при визуально хорошей разметке могут появляться дополнительные погрешности.
•Для сохранения оптимизированных параметров разметки для будущих анализов перезапишите метод, выбрав команду .
•Для сохранения полученной разметки для текущей хроматограммы щелкните по пиктограмме
.
