Приложения > Аналого-цифровые преобразователи > Выносной модуль Е-24 > Описание внешних разъемов
____________________________________________________________________________________________________________________________________________________________________
Для каждого аналогового входа на корпусе модуля Е-24 предусмотрен отдельный разъем, к которому для соединения с хроматографом подключается кабель из комплекта поставки. Все разъемы имеют одинаковую схему выводов, приведенную ниже (она также изображена непосредственно на корпусе модуля). В стандартном исполнении используются пять из девяти контактов разъема (выделены в списке жирным шрифтом). Цвета проводов на втором конце кабелей, соединенных с этими контактами, указаны в скобках.
1.Первый контакт сигнала синхронизации запуска сбора данных (двойной провод)
2.Не задействован
3.Второй контакт сигнала синхронизации запуска сбора данных (двойной провод)
4.Аналоговый вход "+", основной канал (желтый провод)
5.Аналоговый минус "-", основной канал (сиреневый провод)
6.Аналоговая земля, основной канал (белый провод)
7.Аналоговая земля, дополнительный канал (не используется)
8.Аналоговый вход "+", дополнительный канал (не используется)
9.Аналоговый вход "-", дополнительный канал (не используется)

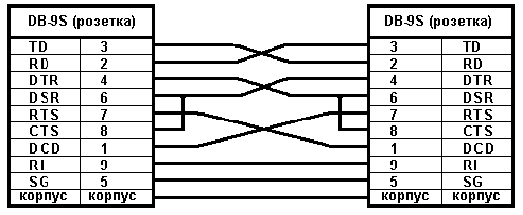

Для подключения цифрового кабеля, соединяющего АЦП с портом RS232С компьютера, на корпусе модуля Е-24 предусмотрен стандартный разъем (вилка) DB-9P. Через этот же разъем, как правило, осуществляется питание АЦП. Кабель, входящий в комплект поставки, снабжен двумя разъемами (розетками) типа DB-9S, что позволяет подключить модуль к порту в том случае, если он имеет разъем типа DB-9P. Для подключения к разъему типа DB-25P следует использовать специальный переходник.
