Управление оборудованием во время приема хроматограммы

Приложения > Интерфейсы > Lines control > Управление оборудованием во время приема хроматограммы

____________________________________________________________________________________________________________________________________________________________________

Меню Метод/Управление

Во время приема хроматограммы управление оборудованием осуществляется с помощью предварительно записанной программы, включенной в состав метода. Программа представляет собой список действий, которые должны производиться в определенные моменты времени до начала и во время выполнения анализа.

Для формирования программы управления оборудованием выполните следующее.

•Откройте метод или хроматограмму, к которым добавляется программа управления.

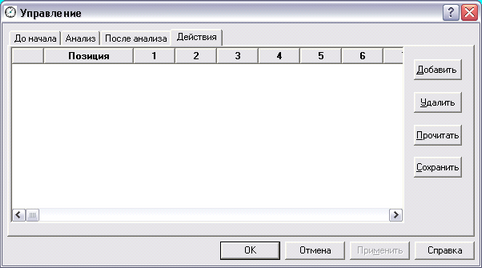

•Выберите команду Метод/Управление - откроется окно Управление, содержащее 4 листа:

•До начала – программа, выполняемая до инжекции;

•Анализ – программа, выполняемая после инжекции;

•После анализа – программа выполняется после окончания анализа;

•Действия – описания действий, т. е., набора команд, подаваемых на все выходы.

•Создайте список команд, выполнив следующее.

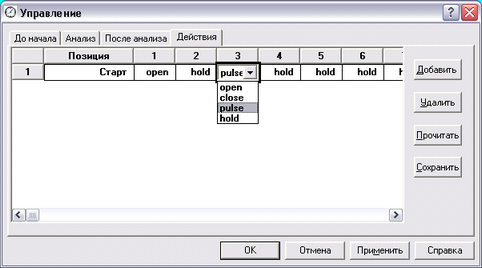

oПерейдите на лист Действие.

oНажмите кнопку Добавить, при этом появится строка для описания действия. Команды, которые установлены для каждого выхода первоначально, задаются в окне через окно Интерфейсы (см. радел Lines control Однократная подача команд).

oВведите в поле Действие название действия, которое в дальнейшем будет использоваться для его краткого обозначения при составлении программы.

oУкажите для каждого из 6 выходов выполняемую команду, выбирая в списочном поле одно из 4 возможных значений, перечисленных выше.

oС помощью описанной процедуры создайте все действия, которые предполагается использовать для написания программ.

oПри необходимости удалить какую-либо строку, щелкните мышью по любому полю этой строки и нажмите кнопку Удалить.

oЗапишите созданный список действий, нажав кнопку Сохранить.

•Создайте программу, выполняемую до начала анализа.

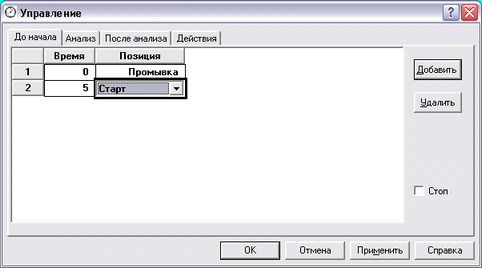

oПерейдите на лист До начала.

oНажмите кнопку Добавить, при этом появится первая строка программы.

oВведите время выполнения (в единицах, указанных на хроматограмме) и название выполняемого действия.

oНажимая кнопку Добавить и вводя требуемы значения, создайте всю программу. При этом строки можно вводить в произвольном порядке, независимо от указываемого времени – после закрытия окна Управление они будут автоматически расставлены в порядке выполнения.

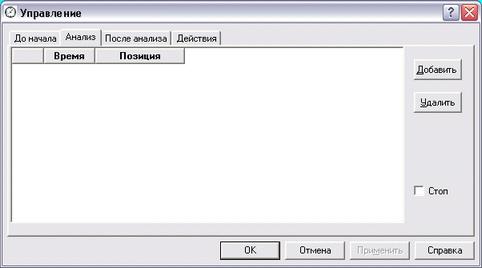

•Таким же образом создайте на листе Анализ программу, выполняемую во время проведения анализа.

•Закройте окно Управление, нажав кнопку ОК, и запишите метод.
